최근 1개월 지진 정보 지도 표출

• 기상청 지진 API 연계 • 최근 한 달 내 지진 정보 실시간 수집 • 환경 설정 기준 값 이상 지진정보 표출

지진 관련 중요 위치 정보 등 제공

• 대피소, 주민센터, 소방서 등 상시 표출 • 마커, SHP, 히트맵 등 공간정보 기능 • 테이블, 그래프 등 실행

시나리오 분석 정보 연계

• 우클릭 기능으로 등록된 시나리오 선택 실행 • 실시간 지진 정보와 유사한 시나리오 분석

화면 데이터 반출 기능 제공

• 화면 출력 • SHP, GeoJSON 파일 반출

상황 발생 시 대응 매뉴얼 기능 제공

인공지능 기반 지진 건물 피해 예측

• 건물, 과거 피해 지반데이터 학습데이터로 구축

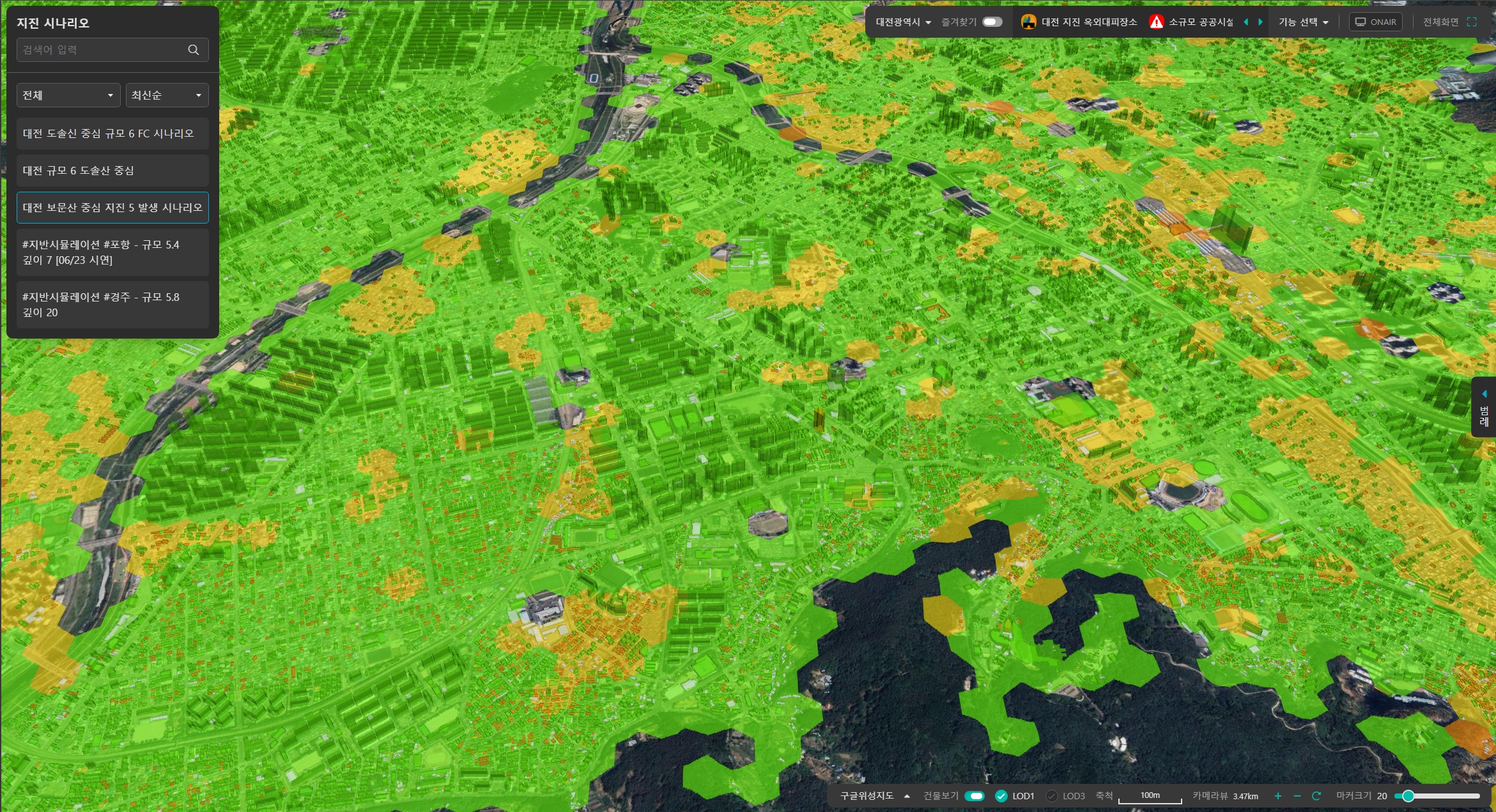

3D GIS 기반 지진 건물 피해 시각화

• Cesium JS 및 Three.js 그래픽 라이브러리 활용 • 건물의 지진 피해 규모 값을 구간으로 나누어 설정한 색상 값으로 지도에 표출

슈퍼컴퓨터 활용 지진 속도모델 계산

• 부산광역시 200개 지점 실측 지반 데이터 기반 가상 지진 발생 시나리오 분석 • 지점별 최대지반가속도(PGA)의 계산 결과를 시계열 데이터로 생성.

시계열 데이터 최적화를 통한 지반 운동 시뮬레이션

• Three.js 그래픽 라이브러리를 활용한 최대지반가속 도 값을 3차원 애니메이션으로 처리 • 가속도 값 구간에 따른 색상 설정으로 권역별 전파 형 상 분석 • 애니메이션 크기를 조절하여 도시 중심, 지진파 중심 스타일 조정 기능 제공

기상 특보 현황

• 기상 특보 API 실시간 호출 • 사용자 지역 하이라이트 표시

침수 예측 정보

• 특보 발효 시 호우주의보/호우경보 기준에 따른 위험 지역 표출 • 관리자 설정 강수량 이상 지역만 리스트업 • 3시간, 12시간 합산 강수량에 따라 관심/주의/경계/심각의 위기경보 상태 표시 • 위험 시군구 선택 시 유사 시나리오 실행 • 침수 예측 지역 확인 • 우클릭 실행하여 소속 부서의 대응매뉴얼(지자체 현장조치 행동매뉴얼) 실행.

레이더 현황

• 기상청 기상 레이더 API를 연계하여, 당일 00:00부터 5분 단위 레이더 이미지 실행

대응 메뉴얼 연동

• 침수 예측 정보 위험 지역 선택 후 대응 매뉴얼 실행 시 해당 지자체의 부서별 단계별 대응 메뉴얼 제공 • 대응 업무와 연관된 솔루션 기능 리스트 표출 및 실행 제공
예) 유관 기관 비상연락망 • 체크리스트를 저장하고 불러올 수 있어, 과거 상황 시 대응 정보 기록 가능. • 대응 1~4단계마다 체크박스 기능을 통해 현 대응상황 온라인 모니터링 진행.

부서별 대응매뉴얼 구축

• 솔루션 관리자 기능으로 매뉴얼을 구축하고 갱신할 수 있는 기능 제공.

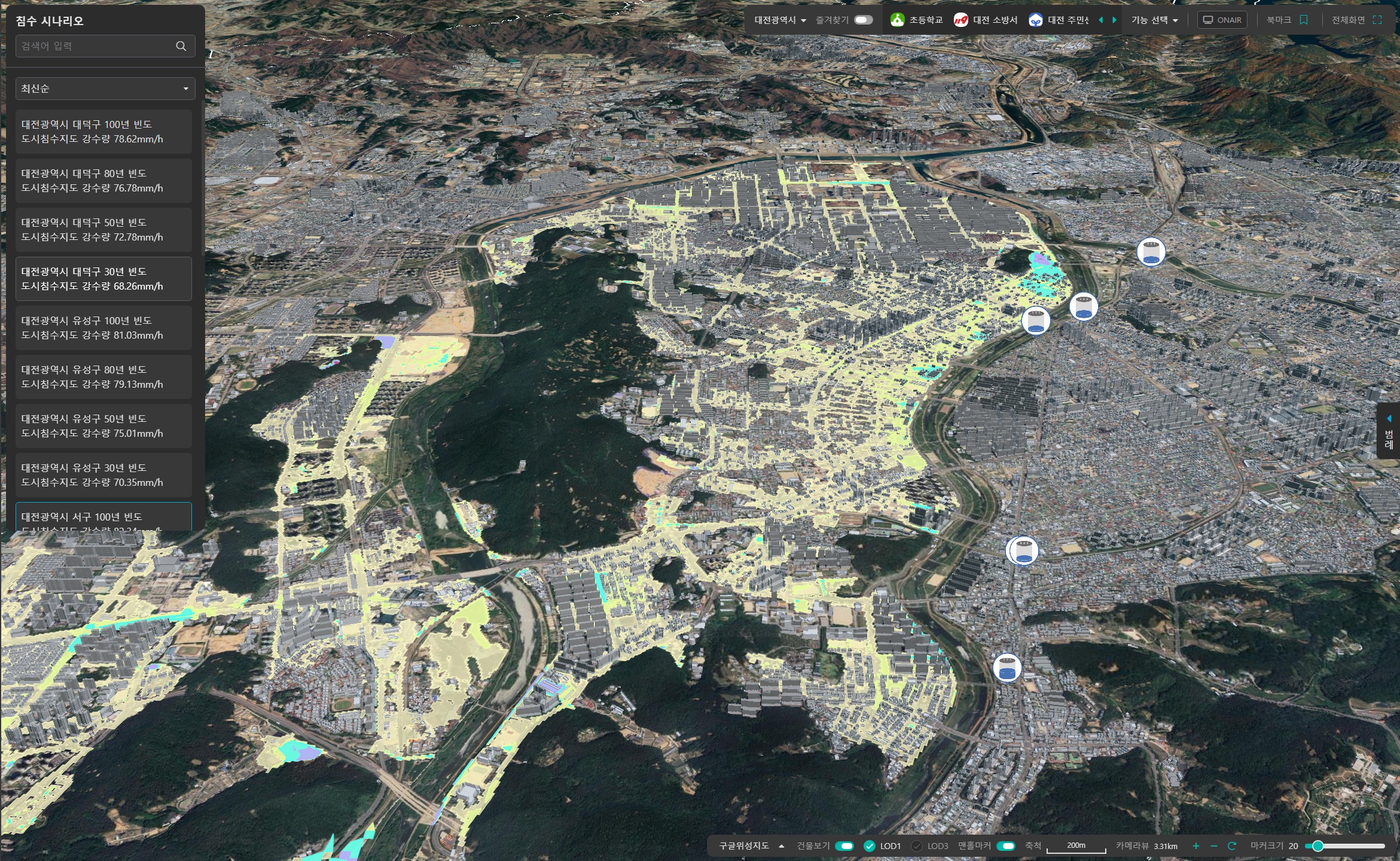

내수침수 시나리오 분석

• SWMM(Stormwater Management Model)에 따른 예상 내수침수 시나리오를 시각화할 수 있음 • SWMM 방식으로 하수관망 배수시스템과 더불어 표면 모델링을 통해 2차원 침수 시뮬레이션 수행. • 현재 부산광역시에서 시간당 50, 105, 150 mm 강우 시 침수 예상 지역 제공 • 3차원 GIS 방식으로 침수 예상 지역과 해당 지역에 포함되는 건물 지오메트리(Geometry) 표현. • 행정구역 단위로 침수 피해 면적과 전체 행정구역 면적 대비 침수 면적 비교 제공. • 스위치 on/off를 통한 시나리오 숨김 및 해지 가능.

다양한 공간정보 제공

• 중요 거점 마커와 연관된 마커 정보 제공 • 침수흔적도, 홍수발생지역, 해안침수발생지역 등 상시 등록 가능

지도의 해당 위치에 아이콘을 표시하고 상세정보를 텍스트, 이미지, 동영상의 형태로 제공할 수 있는 기능을 등록할 수 있습니다.

지역 선택

• 지역이 동일한 사용자가 기능을 실행할 수 있습니다. 예를 들어 기능의 지역 선택 값이 부산광역시 라면, 사용자 지역이 부산광역시 인 사용자에게만 기능이 표시됩니다. 전체지역을 선택하면 모든 사용자가 기능을 실행할 수 있습니다.

팝업 종류

• 지도에서 마커를 클릭했을 때 제공하는 정보의 유형입니다. 텍스트는 표 형태로 제공하며, 이미지와 동영상은 name과 url 필드명을 입력해야 합니다.

데이터 종류

• 기능에 대한 데이터는 파일과 API의 2가지 방식으로 입력될 수 있습니다. API를 선택할 경우 연동할 API 인증키와 요청 값을 입력 하십시오.

필드 매핑

• 지도 매핑은 좌표 또는 주소로 처리됩니다. 팝업 종류가 테이블인 경우 정보 제공 필드를 입력합니다. 실제 필드명과 표시할 이름을 각각 입력합니다.

연관 기능 지정

• 선택한 솔루션(지진, 침수, 미세먼지)의 다른 기능을 팝업 창에 함께 목록으로 보여줄 수 있습니다.

선 또는 면으로 된 지리정보를 지도에 시각화 할 수 있는 기능입니다. 파일 형식은 SHP 및 관련 파일이며, 시각화 스타일을 설정할 수 있습니다.

파일 업로드

• SHP 파일 속성정보를 참고하여 레이어로 처리할 변수를 선택합니다. 단색 또는 복수색으로 설정할 수 있습니다. • 복수형의 경우, 변수 특성에 따라 분류형과 구간형을 선택합니다. - 구간인 경우 범례개수를 입력합니다. 각 구간의 시작과 끝 값을 직접 입력하여 바꿀 수 있습니다. - 색상 설정에서 각 색상을 클릭하여 원하는 색상으로 변경합니다. • 단색의 경우, 패턴을 지정할 수 있습니다. 패턴은 선의 간격과 굵기, 모양을 선택할 수 있습니다. • 색상 설정 또는 패턴색에서 색상을 클릭하여 원하는 색으로 변경합니다.

좌표에 해당하는 숫자 값을 구간별 레이어 설정을 통해 히트맵의 형태로 시각화 하는 기능입니다.

필드 설정

• 쉼표로 분리된 UTF-8 형식의 CSV 파일을 업로드합니다. • 업로드 파일에 들어있는 필드 중 위도, 경도, 히트맵으로 처리할 변수를 선택합니다. • 구간의 개수를 입력하거나 선택합니다. 필요한 경우 개별 구간의 시작과 끝 값을 변경할 수 있습니다.

지역 및 솔루션과 관련한 정보를 그래프 형태로 제공할 수 있는 기능입니다.

파일 업로드 및 필드 설정

• 쉼표로 분리된 UTF-8 형식의 CSV 파일을 업로드합니다. • X축과 Y축에 사용할 필드명을 입력하십시오. 입력할 내용은 업로드 파일에 사용된 원래 필드명과 화면에 표시할 이름입니다.

지역 및 솔루션과 관련한 정보를 테이블 형태로 제공할 수 있는 기능입니다.

파일 업로드 및 필드 설정

• 쉼표로 분리된 UTF-8 형식의 CSV 파일을 업로드합니다. • 업로드 파일에 사용된 원래 필드명과 화면에 표시할 이름을 매핑할 수 있도록 각각의 이름을 입력하십시오.

과거 침수 사례 시뮬레이션 비교

• 기존 침수 지도 데이터와 비교 가능 (침수흔적도, 침수예상도) • 시뮬레이션 입력 파일 목록 다운로드 가능

시간당 침수 시나리오 구축

• 시간당 70, 90, 120mm/h 침수 시나리오 구축 • 시/군/구/분구별 구역 및 범위 설정 가능 • SWMM, ITZI 등 유역 모델링 엔진 기반 국내 실정에 맞는 침수 예방 프로그램 도입

침수지도 비교를 위한 데이터관리 기능 개발

• 침수흔적도 업로드 기능 • 침수예상도(환경부) 업로드 기능

시도별 하천, 유역 데이터관리 기능 개발

• 시도별 배수구역 데이터(유역 데이터) 업로드 기능 • 시도별 하천데이터 업로드 기능

시뮬레이션 고도화를 위한 환경공간정보 데이터 관리 기능 개발

• 강수량, DEM, 토지피복도 레벨, 침투능 방식, 하수관망 크기, 배수효율, 경계조건, 건물적용여부 등 수문 인자 입력 가능

데이터 하수관거 수정

• 배수분구별 하수관 필터링 후 하수관 모델링 • 오류찾기 기능 실행하여 문제 관로 식별 후 데이터 자동 보정 • 필요 시 관거 속성 확인 후 수동으로 관거, 맨홀, 토구 생성

데이터 아카이브

• 배수분구 수정 삭제 가능

솔루션 시나리오별 최적대피로 안내

• 지진, 미세먼지 – 집결지 출발 대피소 안내 • 침수 – 침수 지역 침수심 기준 이상 지역 대피

대피로 데이터

• 도로명주소 노드링크 데이터 구축 • 표준노드링크 데이터 구축 • 도로명주소+표준노드링크 혼합(테스트 중)

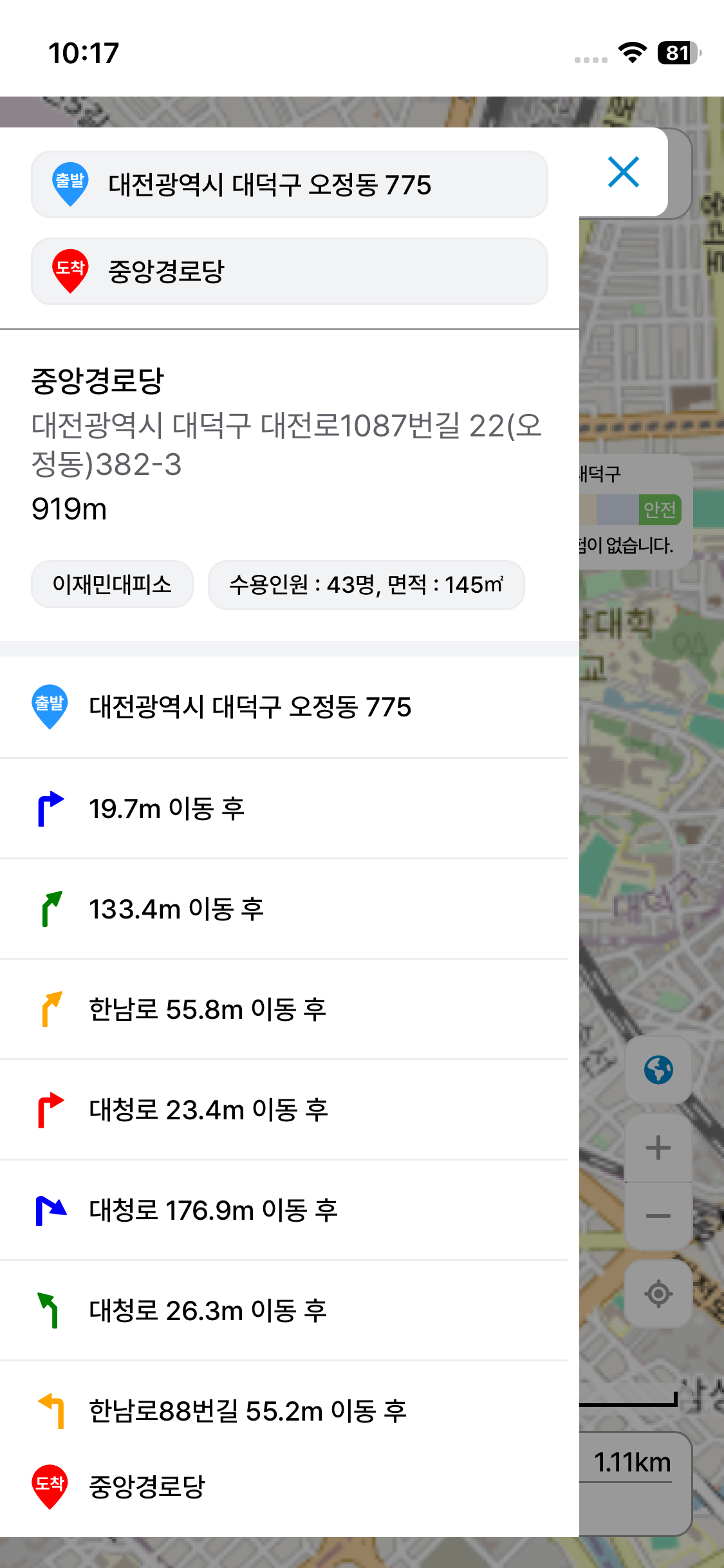

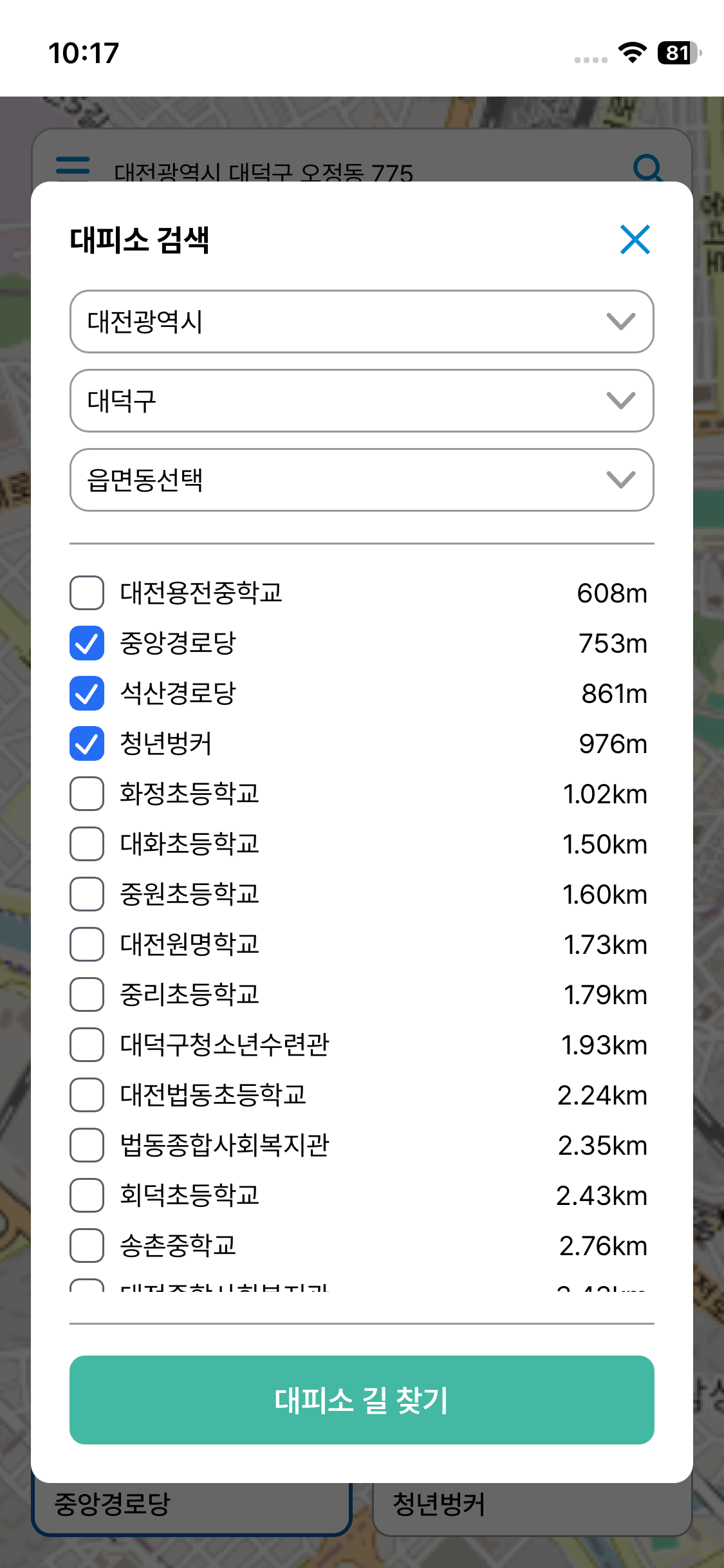

최적대피로 안내

• 대피로 계산 시 대피 지역 설정 • 일정 수준 이상인 침수심이 발생한 지역만 대피하도록 설정. • 침수 지역 내에 포함된 노드를 폴리곤에서 1개만 추출 하여 출발지로 설정하며, 직선거리가 가까우며 침수 되지 않은 대피소 3개에 대하여 Dijksatra 및 A* 알고리즘에 따른 경로값을 계산

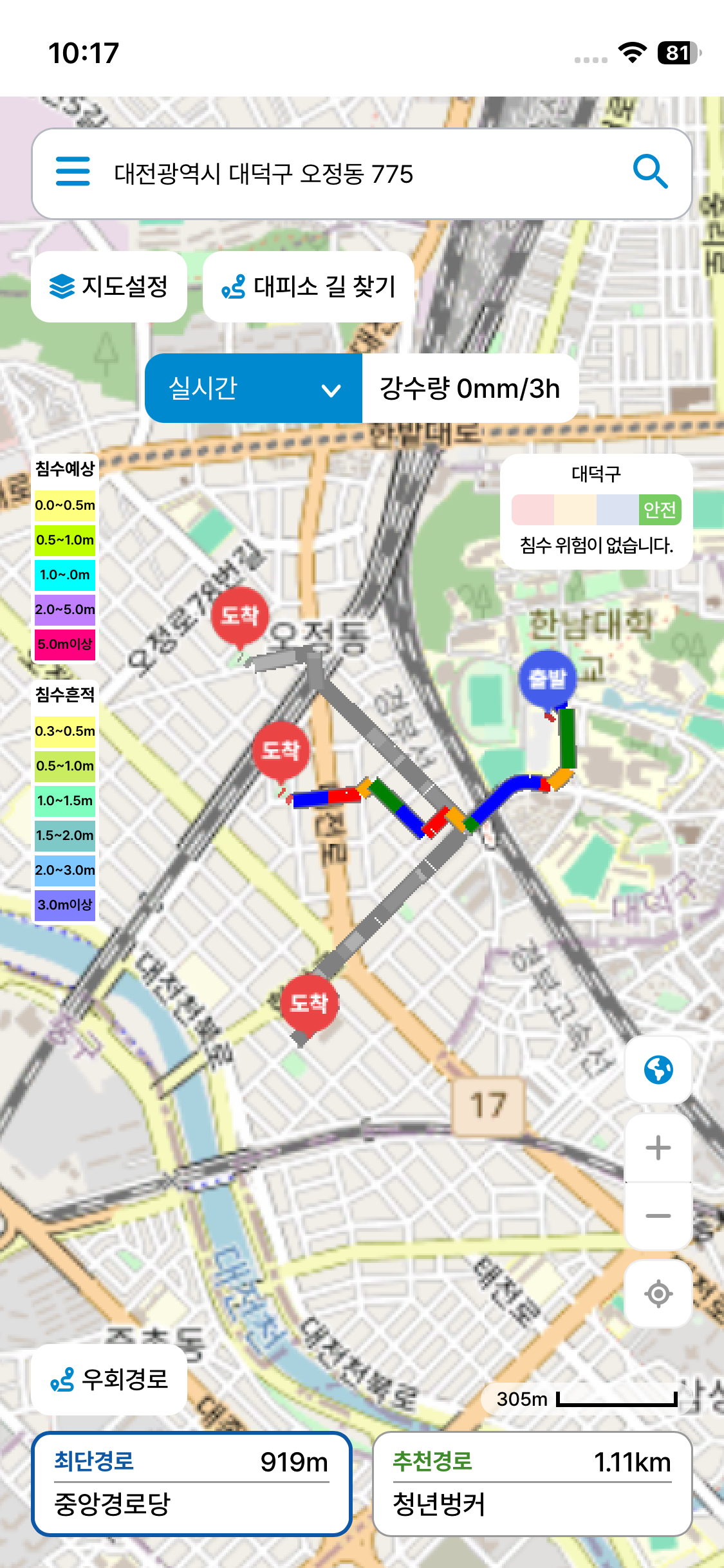

• 크롬 PWA(Progressive Web Application) 방식의 웹앱 구현 • 목표 이용자: 일반 시민 • 현재 위치정보 접근 허용 시 현위치 기준 대피로 제공 • 검색 주소 지오 코딩 처리 후 대피로 제공 • 대피로 API 처리 • 현위치/검색주소 위치 기준 요청 • 출발지 결정 후 최단거리 대피로 산출 • 도착지, 대피경로, 침수예상지역 데이터 제공 • 현재 위치 침수 예측 정보와 유사한 내수침수 시나리오 침수 지역 표시 • 0 초과 50 이하 - 50 mm 시나리오 침수 지역, 50 초과 105 이하 – 105 mm 시나리오 침수 지역, 105 초과 – 150 mm 시나리오 침수 지역

• 도로명주소 • 표준노드링크 • 원래 분리되었던 노드를 통합하여 새로운 경로 생성 가능 • 노드가 거리가 아래 그림은 20M 내에 있는 3개의 노드를 1개의 표준노드링크 노드ID로 통합한 후 지도와 길찾기 쿼리 예시 • 도로명주소와 표준로드링크가 연결이 되어 서로 길찾기가 가능해짐
